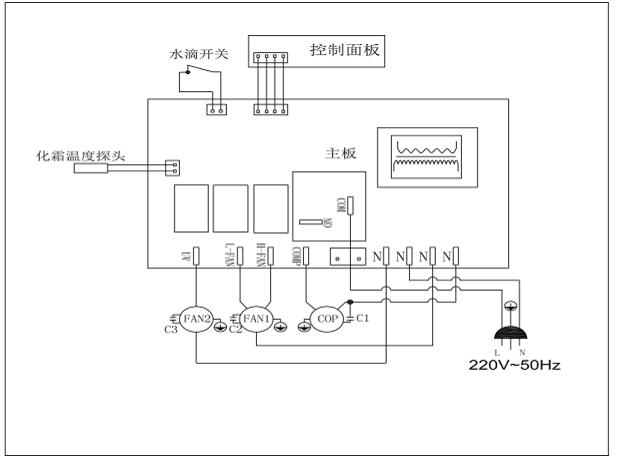

电气原理图

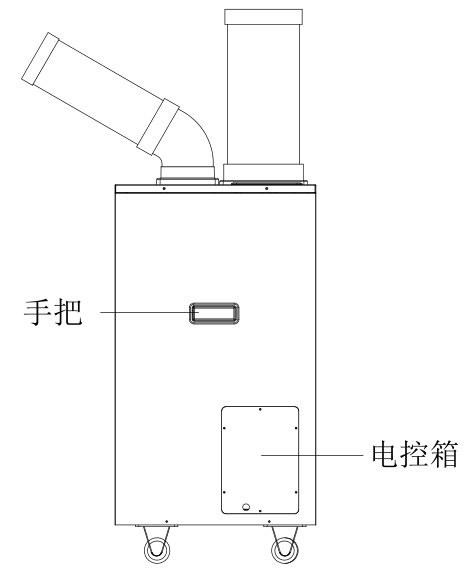

产品结构

安装方法

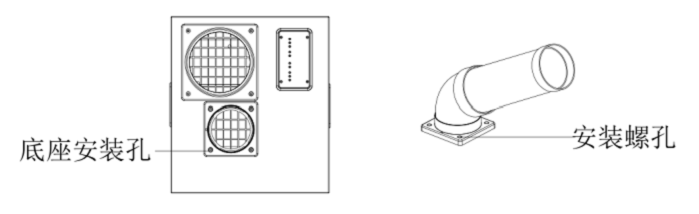

弯管座的安装方法：取出顶盖的4个螺钉，将弯管座对准顶盖上的4个孔并旋转到位（图1）。

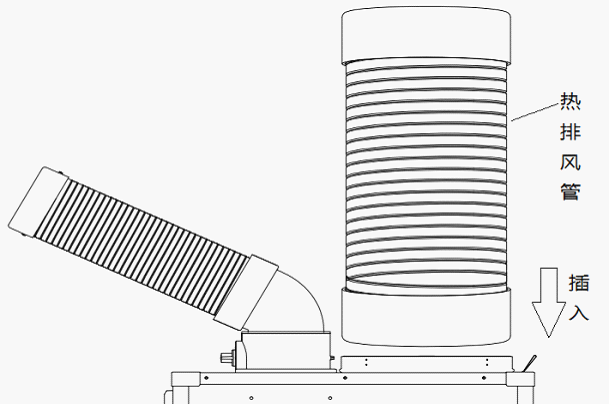

冷排冷风管的安装方法：将冷排冷风管一头的凸部对准弯管口的凹部往里插入，向左旋转到位即可（见图）。

热排风管的安装方法：将排热风管插入排热口处，请务必安装到位，以保证排热风管稳定、牢固。

延长热排风管的安装方法（选配）

安装延长管可将热气排到室外。

安请专业人员在墙壁上开孔安装排热管。

安请务必保证热拍风管排热畅通。

请勿将异物落入热排风管中。

热排风管的室外口部应设置防雨水倒灌装置（或直接将口向下拨弯一定的角度）。

延长管的切断方法

请按照所需的延伸长度，切断延长管。

如图所示，在想切断的地方用一字螺丝刀或其他尖锐物将排风管从沟槽部分开，再用钳子或剪刀截断。

延长管连接的方法

将延长管套在排热管的外部，拧紧端口，并使之粘住，

如有必要，使用固定胶带固定。用粘结剂将延长排热管的附属管口固定住。

以上延伸热排风管请专业人员对接，对接中请与公司技术评估后可操作性。务必使用者请在操作前与专业人员咨询。
